產品簡介
-
型號：TTL11.5-155-320CL
-
品牌：
-
系列：德國技術光虎TTL11.5系列
-
鏡頭種類：高分辨率雙遠心鏡頭
-
視野：
-
視場角：
-
焦距：
-
像面尺寸：2/3"
-
像素：
-
工作距離：320±5
-
接口：C
產品特性
?>>全景深、全視野、全波段實測：
? ? ? 畸變小于0.05%，遠心度小于0.05°
?>>雙遠心設計
?>>TG+多層鍍膜，高透過率
?>>工業級防水
?>>高分辨率和大景深兩種選擇
?>>光圈可定制
?>>工作距在一定范圍內可調整
產品參數
|
類別 |
高分辨率產品 |
大景深產品 |
||
|
型號 |
TTL11.5-155-320CL |
TTL11.5-155-320CL-D |
||
|
最大視野 |
155? |
155? |
||
|
倍率 |
0.074 |
0.074 |
||
|
工作距離 |
320±5 |
320±5 |
||
|
2/3” |
H |
8.4 |
114 |
114 |
|
V |
7.0 |
95 |
95 |
|
|
D |
11.0 |
148 |
148 |
|
|
11.5mm |
H |
8.8 |
119 |
119 |
|
V |
7.3 |
99 |
99 |
|
|
D |
11.5 |
155 |
155 |
|
|
有效F數 |
7 |
16 |
||
|
物方分辨率（μm） |
63.47 |
144.7 |
||
|
景深 |
102.26 |
232.53 |
||
|
實測遠心度（°） |
<0.05 |
<0.05 |
||
|
實測畸變率（%） |
<0.05 |
<0.05 |
||
|
接口 |
C |
C |
||

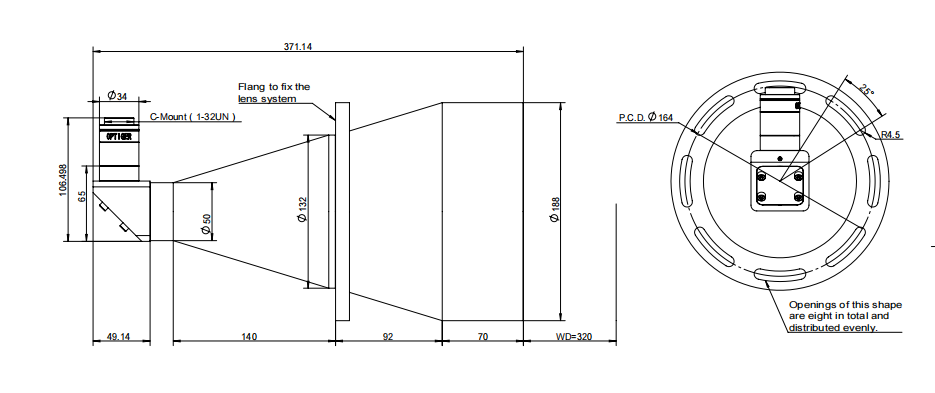

產品尺寸圖
雙遠心鏡頭對精密尺寸測量有著非常重要的意義，隨著機器視覺的不斷發展，對雙遠心鏡頭的性能要求也越來越高。本公司致力于雙遠心鏡頭的研發，著重提高鏡頭的各項性能參數。
光虎雙遠心鏡頭系列擁有高遠心度、低畸變率的性能特點，主要應用于精密測量領域及高精度視覺定位。
TTL11.5系列標準雙遠心鏡頭標準C接口，最大兼容2/3"（對角線11.5mm）靶面工業相機。
-
